VC MIPI KABEL

Der passende Anschluss für MIPI CSI-2 Kameras

VC MIPI FPC-Kabel

MIPI-CSI-2-Kabel für die Verbindung zwischen MIPI-Kameras und Prozessorboards müssen höchsten Anforderungen an Übertragungsgeschwindigkeit und Zuverlässigkeit gerecht werden.

Unser eigens entwickeltes FPC-Kabel (Flexible Printed Circuit) ist in drei Standard-Varianten mit 15, 22 und 24 Polen erhältlich, in 60 mm, 100 mm und 200 mm Länge. Damit kann es an alle gängigen Einplatinenrechner und CPU-Boards angeschlossen werden und nutzt die zur Verfügung stehende Leistung der MIPI-Schnittstelle optimal aus.

Bei vier Lanes und einer von den meisten Prozessoren erreichbaren Verarbeitungsgeschwindigkeit von 1,5 GBit/s pro Lane sind Übertragungsraten von 6 GBit/s möglich, was bei einer 8 Bit Pixelauflösung 750 MB/s entspricht.

Aufbau der MIPI CSI Kabel

60/100/200 mm

verfügbare Längenoptionen

bis 6 GBit/s

Übertragungs­geschwindigkeit bei 4 Lanes

15-/22-/24-polig

mit 2 bzw. 4 Übertragungs-Lanes

Trigger & individuelle MIPI Kabel

Die VC MIPI® Kabel verfügen über einen Trigger-Eingang und einen Blitz-Ausgang. Sie ermöglichen Video-Streams ebenso wie Einzelaufnahmen und beeinträchtigen das Host-System nicht. Für jedes Bild können individuelle Einstellungen wie Verschlusszeit, Gain, Bildgröße und -lage sowie Binning angepasst werden. Sehr schnelle Vorgänge können mit den Kabeln und einem externen Trigger erfasst und synchronisiert werden. Für besondere Anforderungen entwickeln wir kundenspezifische Kabel mit externem Trigger-Abgang oder der Möglichkeit zum Anschluss eines I/O-Boards.

VC MIPI Kameras mit GMSL2

für bis zu 10 Meter Kabellänge

Die VC MIPI® Kameras sind optional mit einem fest in das Design integrierten Adapter für die schnelle Datenübertragung über GMSL2 Koaxialkabel mit MMCX-Stecker erhältlich. Ein Deserializer ist ebenfalls verfügbar. Für Funktionsmuster und Prototypen ist so der einfache Anschluss über die Standard MIPI CSI-2 Schnittstelle möglich.

Welches Kabel passt am besten zu Ihren Anforderungen?
Wir beraten Sie gerne!

Kabel anfragen

VC MIPI-TREIBER

Unsere Standardtreiber für VC MIPI Kameramodule

Für zahlreiche Prozessorboards und Plattformen wie Raspberry Pi®, NVIDIA® Jetson und NXP® inklusive der neuen i.MX8M-Serie sind bereits Standardtreiber für unsere VC MIPI® Kameramodule verfügbar. Fordern Sie diese einfach per E-Mail an. Details zu den Treibern finden Sie in der Dokumentation.

Zur Doku

MIPI Kamera Treiber für Qualcomm, MediaTek, Rockchip etc.

VC bietet Ihnen nicht nur Standardtreiber für gängige Plattformen, sondern entwickelt auf Anfrage auch projektspezifische MIPI-Treiber – etwa für Qualcomm-, Media Tek- oder Rockchip-Plattformen. Welches Prozessorboard setzen Sie ein? Fragen Sie einfach Ihren individuellen Treiber an!

Treiber anfragen

OBJEKTIVHALTER FÜR MIPI-KAMERAS

Für S-Mount- & C/CS-Mount-Linsen

Unsere standardisierten Objektivhalter eigenen sich für S-Mount und C/CS-Mount-Linsen. Sie können direkt mit den MIPI Kameras bestellt werden. Der Objektivhalter ist auch kompatibel mit unserem Compute Module Interface Board.

Individuelle Objektivhalter für MIPI-Kameras mit spezieller Optik:

Auf Anfrage liefern wir Ihnen passende Objektivhalter für VC MIPI Kameramodule und Optiken Ihrer Wahl. Nennen Sie uns einfach Ihre Wünsche und Anforderungen.
Objektivhalter anfragen

VC POWER SOM – FPGA-BESCHLEUNIGER

Komplexe Daten-Vorverarbeitung schnell
und einfach als Baustein integrieren

Der winzige FPGA-Hardwarebeschleuniger VC Power SoM kann wie ein Bauteil in das Design Ihrer Embedded-Vision-Anwendung integriert werden. Er übernimmt komplexe Bildvorverarbeitungen, wie Farbraumkonvertierung, Barcode-Identifikation oder Datenfusion – direkt im MIPI Datenstrom. Das reduziert Ihren Entwicklungsaufwand und gibt Ihnen noch mehr Flexibilität bei der Wahl des Prozessorboards.

Mehr über VC Power SoM erfahren
Jetzt anfragen

VC ZUSATZ-BOARDS FÜR NOCH MEHR MÖGLICHKEITEN MIT MIPI

VC MIPI Repeater Board für bis zu
5-fache Kabelverlängerung
Das VC MIPI® Repeater Board ermöglicht eine Verlängerung der FPC-Kabel bis zum 5-fachen und bietet zusätz­liche Schnitt­stellen wie einen Trigger­­eingang und Blitz­­trigger­­aus­gang. So können Sie schnell und einfach externe Trigger und Beleuchtungen integrieren. Das Host-System wird dadurch nicht beeinträchtigt

VC Compute Module Interface Board für Raspberry Pi

Das VC CMI Board wurde speziell für das Raspberry Pi® Compute Module 3 und 3+ entwickelt. Formfaktor und Anschlüsse sind optimal abgestimmt: Sie können Ihren Raspberry Pi® einfach aufstecken. Bohrungen zur Halterung von MIPI Kameramodul und Objektivhalter sind ebenfalls vorhanden.

WEITERES ZUBEHÖR

Sie benötigen individuelles Zubehör für VC MIPI Kameras, Beratung oder Support? Dann melden Sie sich einfach. Gern stellen wir das für Sie passende System zusammen.
LED-Ringbeleuchtung
Die LED-Ringbeleuchtung mit 12 hochleistungsfähigen LEDs ermöglicht eine optimale Beleuchtung für Ihre Embedded Vision Anwendung. Die Ringbeleuchtung ist in zwei Versionen verfügbar: mit Infrarot-LEDs bei 850 nm und mit roten LEDs bei 656 nm.

Sie verfügt über eine einfache Steckverbindung. Zur Integration der Beleuchtung enthält das VC MIPI® CMI-Board zwei LED-Controller mit jeweils 1,5 A.
MIPI Kameras mit Polarisationsfiltern
Unsere MIPI-Kameramodule können optional mit Polarisationsfiltern ausgestattet werden, die Blendung und Reflexionen reduzieren und so den Kontrast erhöhen. Die Filterfolie wird direkt auf das Sensorgehäuse der Module aufgebracht, wobei Winkel und Ausrichtung des Filters festgelegt werden können.

Für Anwendungen mit multidirektionaler Filterung bieten wir auf Anfrage die Sony-Sensoren IMX250MZR und IMX252MZR an, die Licht aus vier Richtungen filtern

VC POWER SOM – FPGA-BESCHLEUNIGER

Komplexe Daten-Vorverarbeitung schnell und einfach als Baustein integrieren

Der winzige FPGA-Hardwarebeschleuniger VC Power SoM kann wie ein Bauteil in das Design Ihrer Embedded-Vision-Anwendung integriert werden. Er übernimmt komplexe Bildvorverarbeitungen, wie Farbraumkonvertierung, Barcode-Identifikation oder Datenfusion – direkt im MIPI Datenstrom. Das reduziert Ihren Entwicklungsaufwand und gibt Ihnen noch mehr Flexibilität bei der Wahl des Prozessorboards.

Erfahren Sie mehr
FPGA Modul für Embedded Vision - VC Power SoM

VC MIPI -TREIBER

Kameratreiber: Im Source-Code und für alle gängigen Prozessor­plattformen

Für zahlreiche Prozessorboards und Plattformen wie Raspberry Pi®, NVIDIA® Jetson und NXP® inklusive der neuen i.MX8M-Serie sind bereits Standardtreiber für unsere VC MIPI® Kameramodule verfügbar. Fordern Sie diese einfach per E-Mail an. Details zu den Treibern finden Sie in der Doku.
Jetzt anfragen
Zur Doku
VC MIPI Treiber

VC MIPI KABEL: DER PASSENDE ANSCHLUSS

VC MIPI FPC-Kabel

Unser eigens entwickeltes FPC-Kabel (Flexible Printed Circuit) ist in drei Standard-Varianten mit 15, 22 und 24 Polen erhältlich, in 60 mm, 100 mm und 200 mm Länge. Damit kann es an alle gängigen Einplatinenrechner und CPU-Boards angeschlossen werden und nutzt die zur Verfügung stehende Leistung der MIPI-Schnittstelle optimal aus.

Bei vier Lanes und einer von den meisten Prozessoren erreichbaren Verarbeitungsgeschwindigkeit von 1,5 GBit/s pro Lane sind Übertragungsraten von 6 GBit/s möglich, was bei einer 8 Bit Pixelauflösung 750 MB/s entspricht.

VC MIPI FPC Kabel und VC MIPI Kameramodul

Aufbau der MIPI CSI Kabel

  • Created with Sketch. Created with Sketch. Flexible Leiter­platten mit ein­seitiger Referenz- und Schirm­lage und 100-Ω-differenziellen Leiter­bahn­paaren
  • Created with Sketch. Created with Sketch. 1x Trigger-Eingang, 1x Blitz­ausgang (be­einträchtigen das Host-System nicht)
  • Created with Sketch. Created with Sketch. 15-22-polig / 22-22-polig / 22-24-polig: mit 2 bzw. 4 Übertragungs-Lanes für den Anschluss an alle gängigen CPU-Boards
  • Created with Sketch. Created with Sketch. 3 Längen verfügbar: 60 mm | 100 mm | 200 mm

Trigger & individuelle MIPI Kabel

Die MIPI Kabel verfügen über einen Trigger-Eingang und einen Blitz-Ausgang. Sie ermöglichen Video-Streams ebenso wie Einzelaufnahmen und beeinträchtigen das Host-System nicht. Für jedes Bild können individuelle Einstellungen wie Verschlusszeit, Gain, Bildgröße und -lage sowie Binning angepasst werden. Sehr schnelle Vorgänge können mit den Kabeln und einem externen Trigger erfasst und synchronisiert werden. Für besondere Anforderungen entwickeln wir kundenspezifische Kabel mit externem Trigger-Abgang oder der Möglichkeit zum Anschluss eines I/O-Boards.
GMSL Kabel mit MIPI Kameramodul

VC MIPI Kameras mit GMSL2

für bis zu 10 Meter Kabellänge

Die VC MIPI® Kameras sind mit einem fest in das Design integrierten Adapter für die schnelle Datenübertragung über GMSL2 Koaxialkabel mit MMCX-Stecker erhältlich. Ein Deserializer ist ebenfalls verfügbar. Für Funktionsmuster und Prototypen ist so der einfache Anschluss über die Standard MIPI CSI-2 Schnittstelle möglich.

VC ZUSATZ-BOARDS FÜR NOCH MEHR MÖGLICHKEITEN MIT MIPI

VC MIPI Repeater- Zubehör für VC MIPI Kameras

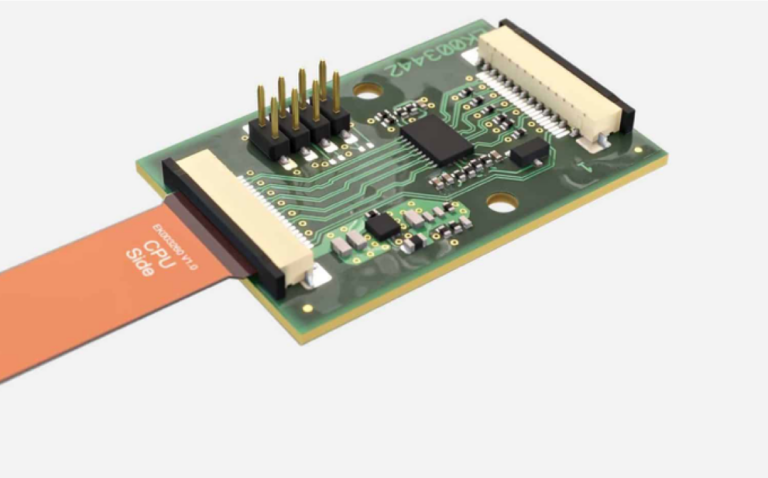

VC MIPI Repeater Board

VC MIPI Repeater Board für flexible Kabelführung und IOs

Das VC MIPI® Repeater Board ermöglicht das schnelle Prototyping mit zusätz­lichen Schnitt­stellen wie Trigger­­eingang und Blitz­­trigger-­A­us­gang. Das Host-System wird dadurch nicht beeinträchtigt.
VC Compute Module Interface Board für Raspberry Pi
VC Compute Module Interface Board für Raspberry Pi

VC Compute Module Interface Board für Raspberry Pi

Das VC CMI Board wurde speziell für das Raspberry Pi® Compute Module 3, 3+ und 4s entwickelt. Formfaktor und Anschlüsse sind optimal abgestimmt: Sie können Ihren Raspberry Pi® einfach aufstecken. Bohrungen zur Halterung von MIPI Kameramodul und Objektivhalter sind ebenfalls vorhanden.

OBJEKTIVHALTER FÜR MIPI-KAMERAS

Für S-Mount- & C/CS-Mount-Linsen

Unsere standardisierten Objektivhalter eigenen sich für S-Mount und C/CS-Mount-Linsen. Sie können direkt mit den MIPI Kameras bestellt werden. Der Objektivhalter ist auch kompatibel mit unserem Compute Module Interface Board.

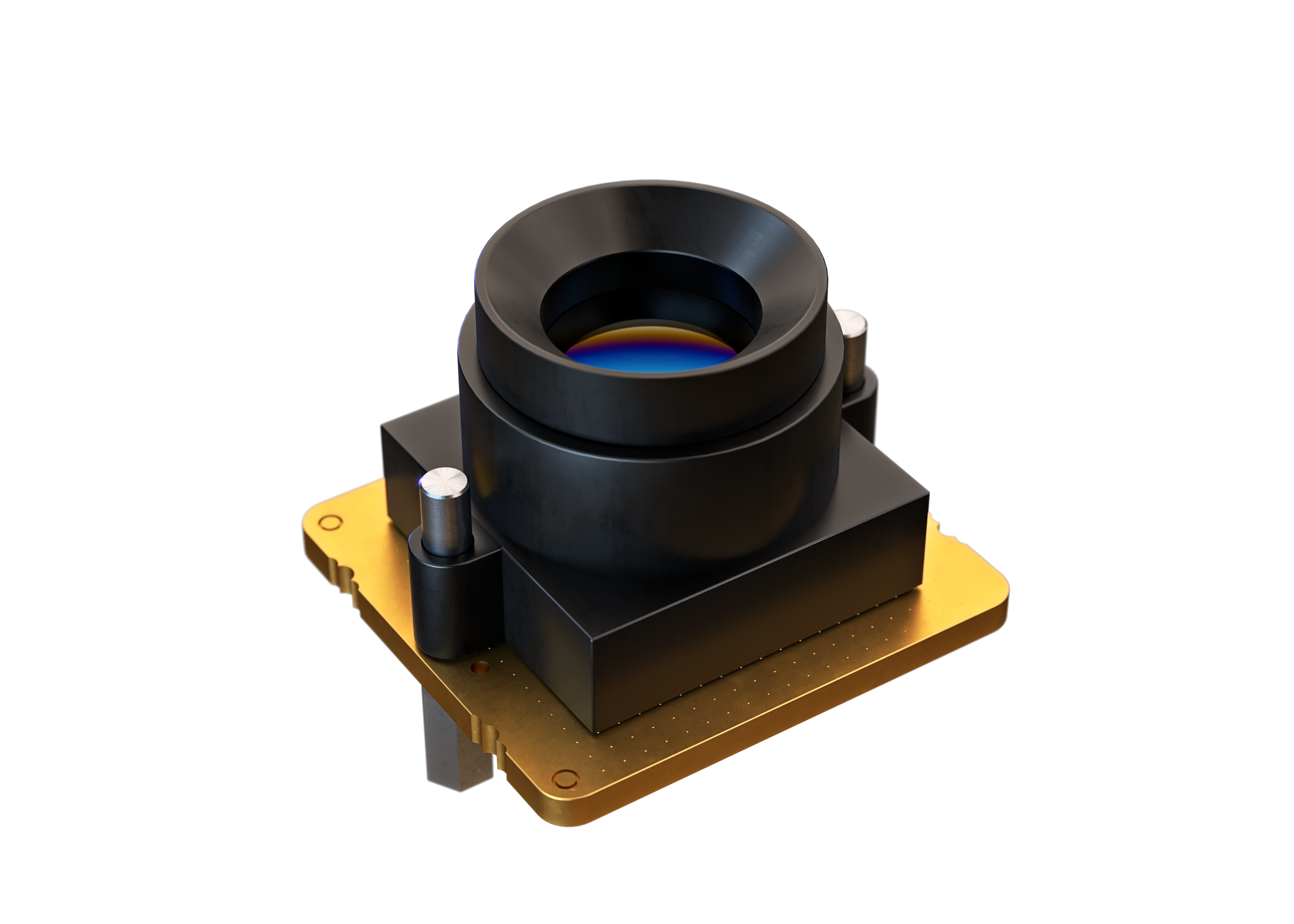

Vision Components MIPI Kamera mit Objektivhalter

BELEUCHTUNG FÜR VC MIPI KAMERAMODULE

Zubehör VC MIPI-Kameramodule: Ringbeleuchtung

LED-Ringbeleuchtung

Die LED-Ringbeleuchtung mit 12 hochleistungsfähigen LEDs ermöglicht eine optimale Beleuchtung für Ihre Anwendung. Die Ringbeleuchtung ist in zwei Versionen verfügbar: mit Infrarot-LEDs bei 850 nm und mit roten LEDs bei 656 nm. Sie verfügt über eine einfache Steckverbindung. Zur Integration der Beleuchtung enthält das VC MIPI® CMI-Board zwei LED-Controller mit jeweils 1,5 A.

VC MIPI KAMERAMODULE MIT POLARISATIONS­FILTER​

Blendung und Reflexion reduzieren

Spiegelnde und stark glänzende Oberflächen sind eine Herausforderung für Imaging-Sensoren. Dafür bieten wir unsere MIPI Kameramodule mit einem optionalen Polarisationsfilter an, der Reflexion und Blendung reduziert und den Kontrast der Aufnahmen erhöht. Die Filterfolie wird direkt auf das Sensor-Package der Module geklebt. Winkel und Richtung des Filters können bestimmt werden.



Dieses Verfahren, bei dem Licht aus einer Richtung absorbiert wird, ist im Gegensatz zu Lösungen mit Polarisationsfiltern auf dem Sensor-Array deutlich preisgünstiger und für viele Anwendungen ausreichend.

Jetzt anfragen

MIPI Sensoren mit multi-direktionaler Filterung

Für Spezialanwendungen, bei denen eine multi-direktionale Polarisations-Filterung notwendig ist, eignen sich die speziell dafür konzipierten Sony Bildsensoren IMX250MZR und IMX252MZR.

Sie können Licht aus vier unterschiedlichen Richtungen filtern. Vision Components bietet diese beiden Sensoren auf Anfrage als MIPI Kameramodule an.
Jetzt anfragen

DOKUMENTATIONEN UND ANLEITUNGEN

VC MIPI Repeater

Board

Zur Doku

VC MIPI Modul auf Raspberry Pi

Zur Doku

VC MIPI Modul auf Raspberry Pi Compute IO Board 3

Zur Doku

VC MIPI Modul auf Raspberry Pi Compute IO Board 4

Zur Doku
RaspberryPi Embedded Vision Kit
Erfahren Sie mehr

DOKUMENTATIONEN UND ANLEITUNGEN

VC MIPI Repeater Board
Zur Doku
VC MIPI Modul auf Raspberry Pi
Zur Doku
VC MIPI Modul auf Raspberry Pi Compute IO Board 3
Zur Doku
VC MIPI Modul on Raspberry Pi Compute IO Board 4
Zur Doku

DAS VC MIPI ECOSYSTEM

Jetzt entdecken

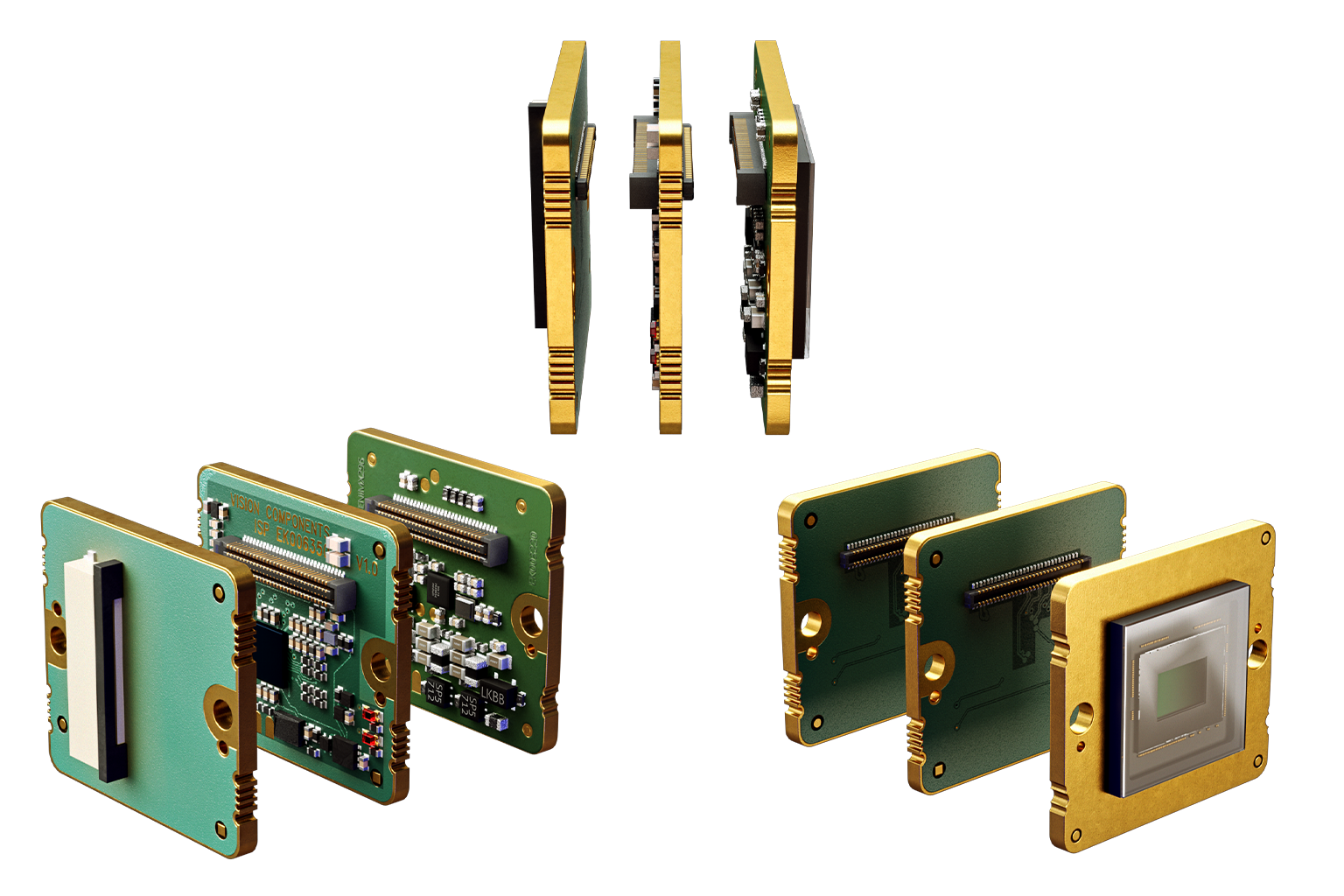

MIPI Kameramodul als Komponente des VC MIPI Ecosystems
VC MIPI Kameramodule
VC MIPI FPC Kabel und VC MIPI Kameramodul
Raspberry Pi MIPI Kamera

DAS VC MIPI
ECOSYSTEM

Jetzt entdecken
MIPI Kameramodul als Komponente des VC MIPI Ecosystems
VC MIPI Kameramodule
VC MIPI FPC Kabel und VC MIPI Kameramodul
Raspberry Pi MIPI Kamera
