MIPI CSI-2 KAMERAMODULE FÜR EMBEDDED VISION

MIPI-Kameras sind embedded Kameramodule, die in zahlreiche Geräte und Anwendungen integriert werden können. Sie nutzen die MIPI CSI-2 Schnittstelle als weit verbreitetem Standard und sind mit zahlreichen Prozessorboards kombinierbar.



VC MIPI® Kameras sind perfekt geeignet für die schnelle, einfache und kostengünstige Entwicklung vielseitiger Embedded-Vision-Systeme. Sie werden von uns in Deutschland entwickelt und gefertigt, speziell für die hohen Anforderungen industrieller Anwendungen und Serienprodukte. Darüber hinaus bieten sie weitere Vorteile:

Vision Components IMX296 MIPI Kameramodul
VC MIPI Kameramodule Maße Vorderseite
MIPI Kameramodul mit Maßen
Ultrakompakt
Die MIPI CSI-2 Kameramodule sind kaum größer als die jeweiligen Bildsensoren selbst und können flexibel integriert werden. Damit eröffnen sie neue Möglichkeiten für innovative Produkte – in der Industrie ebenso wie für tragbare Geräte, Drohnen und Fahrzeuganwendungen.
Leistungsstark

Durch die schnellen Bildverarbeitungsraten und die hohe Auflösung der Bildsensoren sind VC MIPI® Module sehr leistungsstark. Modernste Technologien in der Signalverarbeitung ermöglichen eine präzise Bildanalyse und -verarbeitung in Echtzeit.

Großes Sortiment

Wir bieten das größte Sortiment an Bildsensoren, von extrem kostengünstigen MIPI Kameras bis hin zu High-End-Sensoren mit 20 Megapixel und mehr, mit Global-Shutter, Rolling Shutter oder Global-Reset-Shutter. Für individuelle Projekte passen wir Standard-Module an oder entwickeln neue Kameras mit kundenspezifischen Bildsensoren.

Highlights unserer VC MIPI Kameras

Neu: Vision Components MIPI Kameramodul IMX900
VC MIPI IMX900
Weltweit erste MIPI-Kamera mit SONY IMX900 Bildsensor. Hohe Bildqualität und Lichtempfindlichkeit bis in den NIR-Bereich.
Vision Components IMX296 MIPI Kameramodul
VC MIPI IMX296
Das meistverkaufte VC MIPI® Kameramodul, mit optimalem Verhältnis von Auflösung, Pixelgröße und Preis.
Vision Components IMX568 MIPI Kameramodul
VC MIPI IMX568
Die Folgefamilie zum IMX296, MIPI Kamera mit 5 MPixel High-Quality-Auflösung und Global Shutter im kleinsten Formfaktor.
Vision Components IMX565 MIPI Kameramodul
VC MIPI IMX565

High-End/Mid-Range MIPI CSI Kamera mit SONY Pregius® Sensor. 12 MPixel Auflösung für vielfältige Anwendungen.

Vision Components IMX335 MIPI Kameramodul
VC MIPI IMX462-C
Full-HD MIPI Kamera mit SONY Starvis® Bildsensor und Rolling Shutter, universell und kostengünstig.
Vision Components IMX335 MIPI Kameramodul
VC MIPI IMX335
Preisgünstiges MIPI Kameramodul für den industriellen/kommerziellen Einsatz. Hohe Bildqualität zum kleinen Preis.

Was ist eine MIPI Camera? Was bedeutet MIPI CSI-2?
Und was macht VC MIPI® anders?

MIPI-Kameras nutzen das von der MIPI-Alliance (Mobile Industry Processor Interface Alliance definierte MIPI CSI-2 Interface (Camera Serial Interface-2) zur schnellen Datenübertragung zwischen Kamerasensor und Prozessorboard.Deshalb werden sie auch – technisch noch präziser – als “CSI kameras” oder „MIPI-CSI-Kameras“ bezeichnet. Ursprünglich wurden die leistungsstarken, ultrakompakten und energieeffizienten Kameras für Smartphones und andere mobile Anwendungen entwickelt. Die langzeitverfügbaren, robusten und preisoptimierten VC MIPI® Kameramodule bringen diese Technologie in industrielle Anwendungen und Serienprodukte.

Wunschsensor gesucht?

VC MIPI® Kameramodule sind speziell für den Einsatz in industriellen Anwendungen und Serienprodukten entwickelt und mit zahlreichen Bildsensoren erhältlich – auch mit solchen, die von sich aus kein MIPI-Interface unterstützen. Ihr Wunschsensor ist nicht dabei? Sprechen Sie mit uns – vielleicht ist er ja schon auf unserer Roadmap!

MIPI Komponenten für den Projektstart

Rund um unsere MIPI Kameras bieten wir mit dem VC MIPI® Ecosystem umfassendes Zubehör, zum Beispiel VC MIPI® FPC Kabel mit 15, 22 und 24 Polen für den Anschluss an alle gängigen Prozessorboards, Kabelerweiterungen und MIPI Repeater-Boards, Beleuchtung und Objektivhalter sowie kostenlose Treiber im Source-Code.

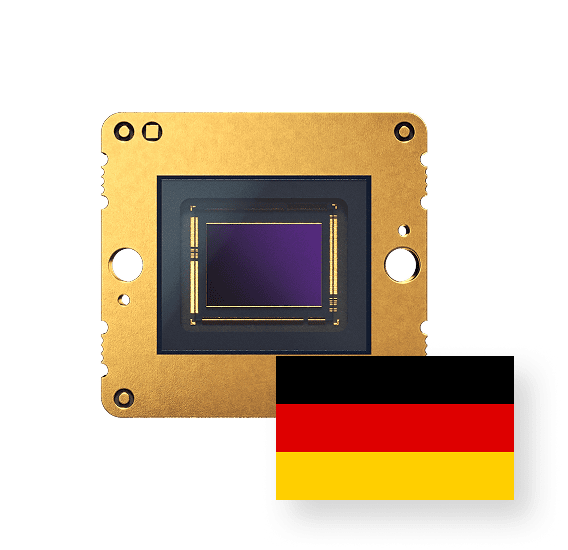

MIPI CSI Cameras Made in Germany

Entwicklung und Produktion in Ettlingen bei Karlsruhe: Wir sorgen für höchste Produktqualität unserer VC MIPI® Kameramodule und Komponenten – mit durchdachtem Design, hochwertigen Multi-Layer-Platinen und ausgewählten, langzeitverfügbaren Bildsensoren. Zur Herstellung setzen wir auf modernste Produktionsstandards und Testverfahren.

DAS VC MIPI ECOSYSTEM

Erfolgreiche Projekte mit VC MIPI Kameras

Projekte mit VC MIPI® Kameras und verschiedensten Prozessorboards werden bereits erfolgreich in zahlreichen Industrien und Anwendungen eingesetzt – in der Automatisierung und Qualitätssicherung ebenso wie in Robotern, intelligenten Haushaltsgeräten und Lösungen für Smart Cities, in Drohnen und Sonderfahrzeugen, in der Medizintechnik und Laborgeräten.

Nanosatelliten zur Erdbeobachtung - Blick aus dem Weltall

Einsatz im All – VC MIPI auf Welt­raum­mis­si­on

Vernetzte Nano-Satelliten zur Erdbeobachtung – mit integrierten VC MIPI® Kameras und Raspberry Pi®.

Autonomer mobiler Roboter (AMR) Arculee für die Intralogistik

Insel statt Fließband: Präzise Navigation für arculus AMRs

Mobile Roboter millimetergenau positionieren – mit NVIDIA Jetson und VC MIPI® Kameras.
Gravierte Zeichen lesen

Gravierte Zeichen finden und lesen? Deep Learning hilft!

Ein System mit NVIDIA Jetson Prozessor und VC MIPI® Kameras identifiziert kaum lesbare Zeichen.

MIPI for industry starts here

Finden Sie die passende VC MIPI® Kamera für Ihr Projekt!

VC MIPI Broschüre

Laden Sie unsere aktuelle MIPI Broschüre als PDF herunter.

Häufig gestellte Fragen zu MIPI CSI-2 Kameras

Haben Sie weitere Fragen?

Eine MIPI-Kamera (Mobile Industry Processor Interface – Kamera) nutzt die MIPI CSI-2-Schnittstelle (Camera Serial Interface 2), um Bilder und Videos an ein Host-Gerät zu übertragen, zum Beispiel an eine Prozessor oder Mikrocontroller. Die MIPI CSI-2-Schnittstelle ist speziell für mobile und eingebettete Systeme entwickelt worden und wird häufig in Smartphones, Tablets, Drohnen und anderen kompakten elektronischen Geräten verwendet.
VC MIPI Kameras nutzen dieselbe Technologie und sind mit preisoptimiertem Design, industrietauglicher Qualität und Langzeitverfügbarkeit an die besonderen Anforderungen professioneller Anwendungen angepasst.

MIPI-Kameras bieten eine hohe Datenrate von bis zu 6 GBit/s (bei 4 Lanes à 1,5 GBit/s) und eignen sich damit auch für hochauflösende Bild- und Videoanwendungen. Sie sind stromsparend, kompakt und flexibel integrierbar und damit ideal geeignet für den Einbau in mobile Geräte, Roboter und ultra-kompakte Sensoren. In Verbindung mit Embedded Vision und onboard-Datenverarbeitung sind keine weiteren Recheneinheiten notwendig.

Ursprünglich wurden MIPI-Kameras für Smartphones und Tablets entwickelt, wo sie auf engstem Raum integriert werden können. Heute nutzen auch industrielle Anwendungen und Smart Devices diese Vorteile. VC entwickelt und produziert spezielle MIPI-CSI-Kameras für professionelle Einsatzbereiche, beispielsweise für die medizinische Diagnostik, zur Erkennung schwer lesbarer Zeichen oder zur Navigation von Robotern.

Für den Anschluss einer MIPI-Kamera wird meist ein Flachbandkabel verwendet, das speziell für MIPI CSI-2 ausgelegt ist. Die MIPI FFC-Kabel (Flexible Flat Cable) oder FPC-Kabel (Flexible Printed Circuit) bestehen aus parallelen, flachen Leitungen und sind ideal für Hochgeschwindigkeitsdatenübertragungen bei kompaktem Design. Zum Schutz vor elektromagnetischen Interferenzen (EMI) werden häufig geschirmte Flachbandkabel eingesetzt.
Die Stecker und Kabel müssen auf die spezifischen Anschlüsse des verwendeten Prozessorboards abgestimmt sein – je nach Hersteller kommen hier unterschiedliche MIPI-Konnektoren zum Einsatz.
MIPI-Kabel sind in der Regel maximal 20 cm lang. Für Distanzen von bis zu 10 m und flexiblere Integrationen bietet VC Lösungen mit SerDes-Adapter und Koaxialkabel an.
