Micro-Coax-Kabel für MIPI-Kameras
Für längere und flexiblere MIPI CSI-2-Verbindungen
Für längere und noch flexiblere Kabelverbindungen zwischen MIPI-Kameramodul und Prozessorboard bietet VC Micro-Coax-Kabel mit I-PEX-Steckverbinder an. Diese speziell geschirmten Kabel ermöglichen schnelle Datenübertragungen über bis zu 100 cm.
Aufbau der Micro-Coax-Kabel für MIPI CSI-2
Bis zu 30 Litzen / 4 Lane
bis 100 cm Länge
I-PEX-Steckverbinder mit Adapter
Passen die Micro-Coax-Kabel zu Ihren Anforderungen und Embedded Vision Projekten? Wir beraten Sie gerne!
Auswahl und Anschluss Ihres Micro-Coax Kabels
Anschlusskabel wählen
Set-up der Hardware
Treiber installieren
1. Passendes Kabel wählen
Standardmäßig verwenden wir Micro-Coax-Kabel mit I-PEX-Steckverbinder. Sie können ohne aktive Bauteile und weiteren Hardwareaufwand eingesetzt werden
2. Setup der Hardware
Für das Prototyping haben wir einen I-PEX-zu-MIPI-CSI-2-Steckeradapter entwickelt. Dieser ermöglicht den Anschluss an VC MIPI® Kameras und am Prozessorboard an eine Flex-Kabel-Buchse für 22-polige Flachbandkabel.
3. Treiber installieren
Für viele Boards sind bereits adaptierte Grundlagen-Treiber verfügbar. Bei der Anpassung an neue Prozessorboards unterstützen wir Sie.
Anwendungen für CSI-2-Kameramodule und Micro-Coax-Kabel
Roboter & Maschinen
Micro-Coax-Kabel ermöglichen auch bei abgesetzten Sensorköpfen eine flexible Intergration von Kameras.
Embedded Devices
Bei engen Platzverhältnissen spielen die flexiblen Kabel ihre Stärken aus.
Sensoren & Messgeräte
Kamera und Verarbeitungseinheit können bis zu 100 cm auseinander liegen – für maximale Flexibilität und kleinstmögliche Sensorköpfe.
Geräteinterne Verkabelungen
Die flexiblen Micro-Coax-Kabel erleichtern die Verkabelung im Inneren von Geräten, besonders bei wenig Platz.
Multi-Kamera-Systeme
Bei mehreren entfernt installierten Kamerasensoren und einer zentralen Verarbeitungseinheit ermöglichen Micro-Coax-Kabel flexible Anbindungen.
Alternativen zu Micro-Coax-Kabel
VC MIPI FPC-Kabel
Das Standard-Kabel für MIPI Kameramodule
- in 60 mm / 100 mm / 200 mm Länge

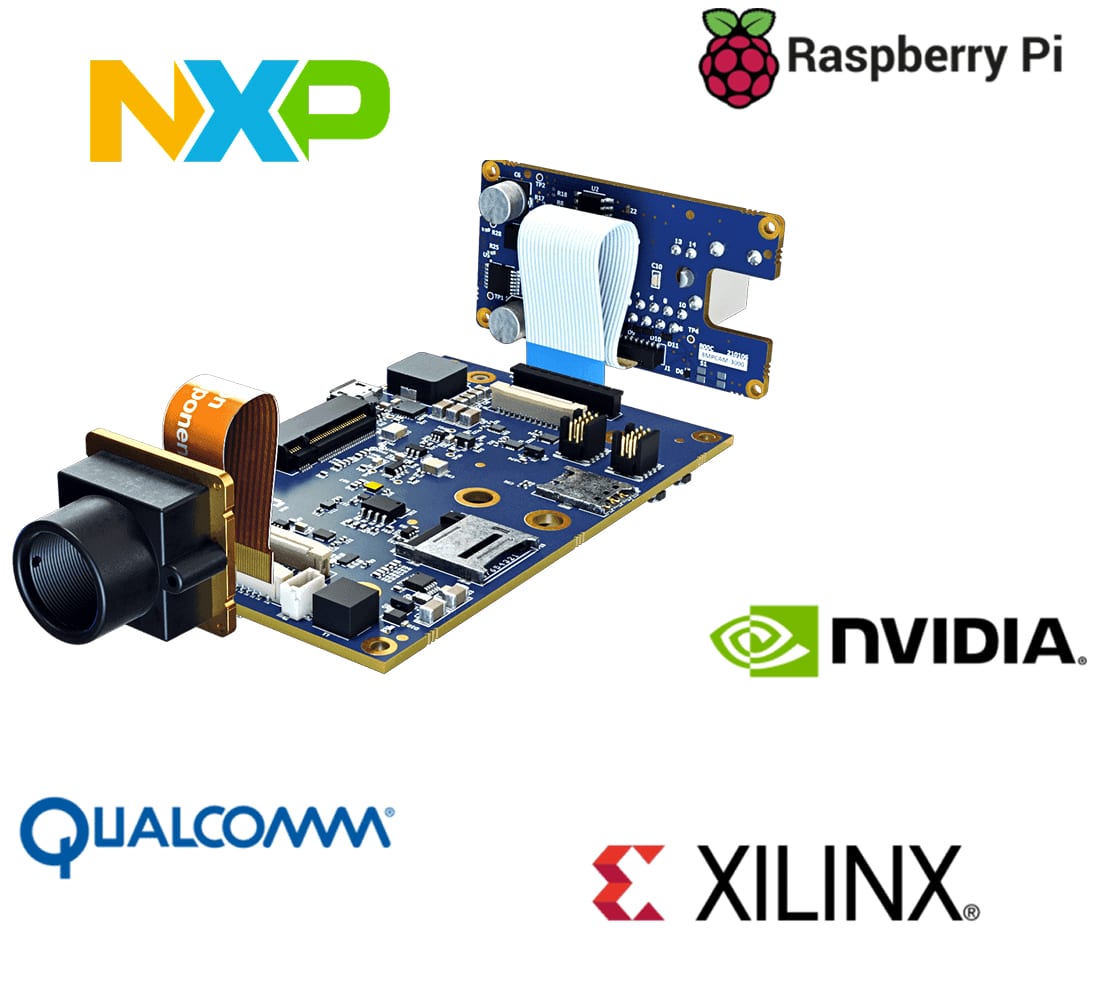

- für alle Prozessorboards mit MIPI CSI-2-Interface
VC MIPI Kameras mit GMSL2
Bis zu 10 Meter Kabellänge.
- GMSL2 Koaxialkabel
- SerDes fest integriert
VC MIPI Bricks:
Embedded Vision rund um das MIPI CSI-2 Interface
Individuelle Bildverarbeitung leicht gemacht
Vision Integration einfach, schnell & kostengünstig
MIPI Module kaufen
Kompaktes Design und maximale Flexibilität – über 50 Bildsensoren von 0,5 bis 20+ MPixel, Global Shutter etc.
Zubehör kaufen
Optimal auf unsere MIPI-Kameramodule abgestimmt – für Prototyping,
Entwicklung und Serieneinsatz. etc.
Solutions finden
Maßgeschneiderte Embedded-Vision-Lösungen: von der Kamera bis zur individuellen Elektronik.
Häufig gestellte Fragen zu MIPI CSI-2 Kameras
Was ist die maximale Übertragungsgeschwindigkeit für MIPI CSI-2 mit Micro-Coax-Kabeln?
Was ist die maximale Übertragungsgeschwindigkeit für MIPI CSI-2 mit Micro-Coax-Kabeln?
Die maximale Übertragungsgeschwindigkeit zwischen MIPI CSI-2-Kameras und Prozessorboars mit Micro-Coax-Kabeln hängt ab von der Anzahl der Datenbahnen (Lanes) und der Verarbeitungsgeschwindigkeit des Embedded Prozessors. Vision Components setzt auf verdrillte und geschirmte Kabel mit bis zu 30 Litzen, sodass volle vier Lanes übertragen werden können. Bei einer von den meisten Prozessoren erreichbaren Verarbeitungsgeschwindigkeit von 1,5 GBit/s pro Lane sind Übertragungsraten von 6 GBit/s möglich. Bei einer 8-Bit-Pixelauflösung entspricht das 750 MByte pro Sekunde.
Welche technischen Eigenschaften haben Micro-Coax-Kabel für VC MIPI Kameras
Welche technischen Eigenschaften haben Micro-Coax-Kabel für VC MIPI Kameras
Die Micro-Coax-Kabel bestehen aus verdrillten und geschirmten Litzen mit I-PEX-Steckverbinder. Sie können in individueller Länge bis 100 cm geliefert werden.
Welche Vorteile bieten Micro-Coax-Kabel gegenüber FPC-Kabeln für MIPI-Kameras?
Welche Vorteile bieten Micro-Coax-Kabel gegenüber FPC-Kabeln für MIPI-Kameras?
Die maximale Kabellänge mit Micro-Coax-Kabeln beträgt bis zu 100 cm für die Verbindung zwischen Kamera und Prozessorboard. Mit FPC-Kabeln (Flexible Printed Circuit) ist die maximale Länge technisch bedingt auf 20 cm begrenzt. Micro-Coax-Kabel sind zudem sehr flexibel und erlauben kleinere Biegeradien.
Wie kann ich VC MIPI Kameras mit Micro-Coax-Kabeln in der Serie einsetzen?
Wie kann ich VC MIPI Kameras mit Micro-Coax-Kabeln in der Serie einsetzen?
Für Prototypen und Funktionsmuster bietet VC eigens entwickelte Adapter an, die den Anschluss der Micro-Coax-Kabel mit I-PEX-Steckverbinder an Kameras und Prozessorboards ermöglichen. Im Serieneinsatz kann der Adapter direkt in das Design integriert oder ein alternativer Stecker verwendet werden.
